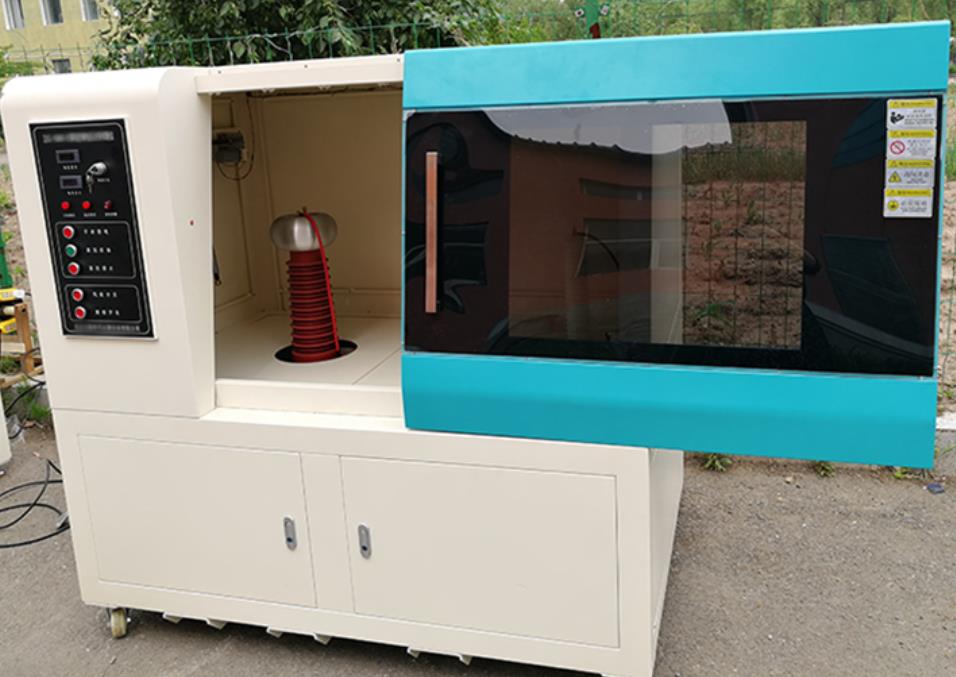

耐電壓擊穿強度測試儀采用立式箱體結構，節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了標準里面關于慢速試驗和快速試驗的要求，保證用戶可以自由選擇升壓速率。主要適用于固體絕緣材料在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。由電腦控制，通過全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率做到勻速、準確，并能夠準確測出漏電電流的數據。
　　電路保護控制：
　　（1）超壓保護（2）過流保護（3）短路保護（4）漏電保護（5）軟件誤操作保護
　　高壓輸入回路斷電保護控制：
　　(1)總電源開關(2)調壓器復位開關(3)高壓斷電開關(4)試驗箱門安全開關(5)高壓回路開關(6)漏電保護開關
　　交直流試驗的切換：
　　1、耐電壓擊穿強度測試儀的高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。
　　2、前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。
　　3、試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。
　　4、在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，耐電壓擊穿強度測試儀的交流電壓與直流電壓有倍的關系。
